一、产品概述
eSEEK GPS 猎犬追踪系统由两个主体组成：手持机与项圈。手持机负责定位、显示方位、地图追踪与训狗操作；项圈佩戴于犬只颈部，负责上报犬只位置、接收训练指令并提供状态反馈。两者通过 VHF 无线电与 4G 网络双重通信链路协同工作。
手持机 (Handheld)
3.97 英寸可触大屏，集成指南针、实时地图、训狗快捷操作。支持 VHF + 4G 双通信，可同时管理多条犬只项圈。
项圈 (Collar)
佩戴于犬只颈部，集成 GPS 定位、VHF/4G 通信、白光灯、电击/震动/响铃训练模块。4 颗指示灯实时反馈 SIM 与 GPS 工作状态。
二、手持机 — 硬件
手持机硬件主要由屏幕、按键、天线、电池与卡槽五部分组成。下文逐一说明各部件规格。
2.1 屏幕
规格：3.97 英寸（800×480）可触大屏。
2.2 按键
材质：硅胶按键。
2.3 天线
标配天线和伸缩天线（选配）。
2.4 电池
手持机电池容量 6400mAh，型号 18650 锂电池。安装需注意正负极，避免短路烧坏电池。
续航参考：使用标准亮度 60% 的亮度，屏幕常亮约 22 小时；偶尔亮屏超过 30 个小时。
2.5 卡槽
机身背面设有双卡槽，取下电池后可以看到左侧为 SIM 卡槽（用于 4G 联网通信），右侧为 SD 内存卡槽（用于离线地图缓存，最高支持 128GB）。
三、手持机 — 软件界面
手持机软件主要包含四大界面：指南针界面、地图界面、菜单栏界面与系统界面。

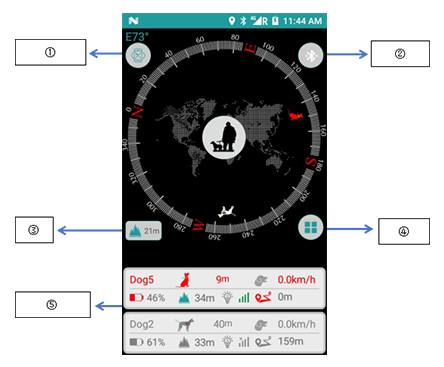

3.1 指南针界面
指南针界面有两大核心功能：
- 显示自身方位：N 正北、W 正西、S 正南、E 正东。
- 显示犬只相对方位：清晰展示犬只位于自己的前后左右。旋转手持机使指针位于正上方，即代表犬只在自己面向的正前方。
①-指南针校准
点击校准图标进入校准页面，按指示在屏幕上画出「8」字形完成校准。校准成功后系统自动返回指南针主界面，校准图标变为绿色。
②-蓝牙连接手机 APP
点击蓝牙图标，开启授权打开蓝牙，图标变绿，开启蓝牙成功。随后打开手机 APP，点击右上角图标进入蓝牙匹配模式，搜索并找到名为 QCOM-BTD 的设备，点击配对连接。
③-海拔显示
该图标代表当前所处位置的海拔高度。
④-菜单栏入口
点击菜单图标进入菜单界面，可找到更多功能设置和详细信息。

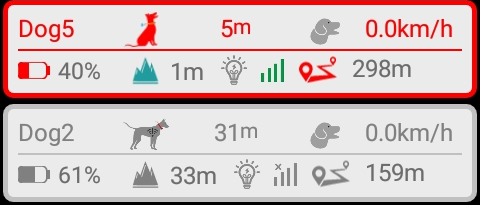

⑤-项圈列表栏
列表状态有两种：彩色 = 项圈在线 灰色 = 项圈离线

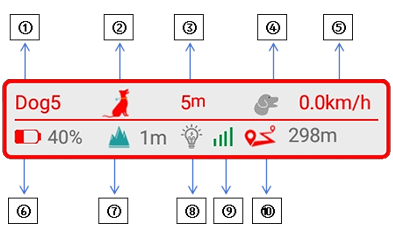

列表信息说明
每条项圈信息包含以下字段：
| 编号 | 字段 | 说明 |
|---|---|---|
| ① | 狗的名称 | 用户自定义的犬只名称 |
| ② | 狗的状态 | 四种状态（见下方图标） |
| ③ | 直线距离 | 人距离狗的直线距离；手持机或项圈未定位成功则显示「--」 |
| ④ | 狗叫检测 | 四种状态，声音从无到有、从低到高分为 4 个等级 |
| ⑤ | 跑动速度 | 犬只当前跑动速度 |
| ⑥ | 项圈电量 | 项圈电池剩余电量 |
| ⑦ | 海拔状态 | 两种状态：已定位（显示海拔）/ 未定位（移至空旷处连接卫星） |
| ⑧ | 白光灯 | 两种状态：关闭 / 打开 |
| ⑨ | 信号强度 | 三种状态：离线 / VHF / 4G |
| ⑩ | 历史轨迹 | 当天 0 点起犬只总计运动距离 |
② 狗的状态（四种）：
状态一
状态二
状态三
状态四④ 狗叫检测（四个等级）：
无
低
中
高⑦ 海拔状态（两种）：
已定位 · 显示海拔
未定位 · 请移至空旷处⑧ 白光灯（两种状态）：
关闭
打开⑨ 信号强度（三种状态）：
项圈离线
VHF 通信

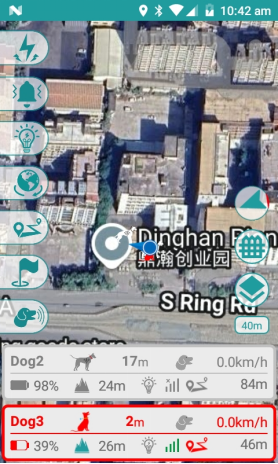

4G 通信3.2 地图界面
地图界面包含两大核心功能：
- 实时追踪：在地图上实时展示人与犬只的具体位置及行动轨迹。
- 训狗快捷操作：提供电击、震动+响铃、白光灯、标记、听狗叫等训狗功能。
快捷键操作指南
| 操作 | 效果 |
|---|---|
| 单击地图一次 | 部分功能图标隐藏 |
| 再次单击 | 全部功能图标隐藏 |
| 第三次单击 | 恢复全部功能图标显示 |
| 快速双击地图 | 放大地图视图 |
| 双指快速双击 | 缩小地图视图 |
训狗功能
首先在项圈列表页选中要控制的项圈，选中的项圈表框会变色。
电击
轻触后项圈向犬只发送电流刺激，刺激强度可在菜单栏界面个性化调节（1–10 级）。
响铃 + 震动
点击后项圈连续两次发出「滴滴」声并伴随震动，每次四声。
白光灯
点击后项圈白光灯亮起，图标同步变化；再次点击熄灭。
地图旋转
点击开启地图旋转功能，再次点击关闭。
实时轨迹
点击后在地图上实时显示犬只移动轨迹，再次点击关闭。
标记
点击后在地图长按任意位置，输入名称并确认生成地点标记；再次点击关闭。
听狗叫
点击后可实时听到犬只当前发出的声音。
电子围栏
点击开启电子围栏功能，再次点击关闭。围栏可在菜单栏详细设置。
人位 / 狗位 / 北位
点击后跳转到手持机当前位置，红色指北，绿色指狗。
人位 / 狗位 / 北位
手持机定位后显示，未定位不显示。双层级方位指示系统：
- 地图自动平移：点击后使用者当前位置居中显示。
| 指针颜色 | 指向方位 | 目标物位置 |
|---|---|---|
| 红色 | 红色边框固定指北 | 绝对方向基准 |
| 绿色 | 犬只相对用户方位 | 动态跟随用户朝向 |
图层切换
点击后有三个图层可选，可根据需要选择：
卫星地图 SATMAP
精确度高、细节丰富，基于卫星高清图像。流量消耗大
地形地图 TOPOMAP
等高线清晰显示地表起伏，反映山体真实态势。流量适中
离线地图 OFLMAP
需提前在 WiFi 环境下载对应区域卫星高清图像。无流量消耗

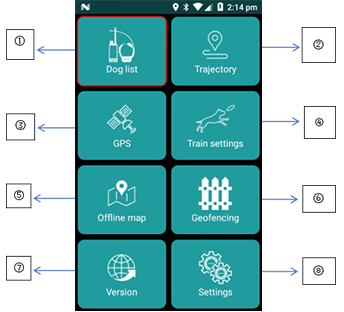

3.3 菜单栏界面
①-项圈 / 手持机添加
此功能用于绑定项圈及手持机。
添加项圈流程：
- 点击添加项圈图标，进入绑定界面。
- 项圈开机状态下，快速连续按两次开机键。
- 手持机出现添加项圈弹框，选择「添加」，稍作等待。
- 进入项圈信息编辑界面，可更改名称、颜色，编辑完成点击「保存」，添加完成。
添加手持机流程：
- 点击添加手持机图标，进入绑定界面。
- 输入需要添加的手持机名称、ID号（查看方法：① 菜单栏界面-设置；② 见「指南针界面 — 海拔」隐藏功能）。
- 编辑完成点击「保存」，添加完成。
②-历史轨迹
可查看每条犬只 15 天以内的历史运动轨迹。点击日期切换日期，点击切换图标可切换不同犬只。
- 点击「开始」可自动播放犬只运动轨迹。
- 长按进度条可左右拖动，调整轨迹播放时间。
③-GPS 信号强度（手持机）
可查看手持机当前经纬度及连接卫星的具体信息，包括卫星种类与数量、强度。卫星种类共 8 种：
GPS
GLONASS
BEIDOU 北斗
QZSS
SBAS
GALILEO
INDIA
OTHER④-批量训狗
主要功能为功能设置调整与批量训狗。
设置项：
- Shock level 电击强度：1–10 级可选，数值越大电流越大。
- Stay Cue 停留提醒：默认关闭。开启后犬只停留一段时间，手持机会响铃 + 震动 + 弹窗提醒。停留时间可设置（路径：设置 → 停留时间）。
批量训狗流程：
- 勾选要训练的犬只并打钩确认。
- 选择完成后可点击对应图标进行训练：
震动
震动 + 响铃
响铃
电击⑤-离线地图下载
通过两个手指滑动进行放大缩小，框选要下载的区域，点击「开始下载」（下载时间视框选区域大小而定，请耐心等待）。点击图标可进入历史下载管理页面。
⑥-电子围栏
进入围栏设置页面，在地图上选择围栏范围，通过点击添加至少三个点形成围栏。完成后输入围栏名称并保存。
⑦-在线更新
界面会显示当前使用版本，点击「检查」查看是否为最新版本，如有新版本会提示是否更新。
⑧-设置
| 设置项 | 说明 |
|---|---|
| 我的 ID | 查看本机 ID 并可分享给他人；对方可查看你的实时位置（需开启位置共享）。 |
| 分享我的位置 | 开启：允许其他设备查看你的位置；关闭：立即隐藏自身定位（地图显示为灰色图标）。需联网使用。 |
| 听狗叫时长 | 可以调整听狗叫时长（切勿设置太长时间，频繁开启听狗叫会影响手持设备接受信号，造成项圈的信号无法正常接收的掉线）。 |
| 停留时间 | 设置犬只停留提醒时间，需开启「停留提醒」（路径：菜单 → 批量训狗 → 停留提醒）。 |
3.4 系统设置（其它界面）
语言设置
支持多语言，切换语言后建议重新启动设备。
路径：顶部下滑 → 设置 → 语言 → 增加新语言（+）→ 长按语言上移到列表第一位。
时区时间设置
路径：顶部下滑 → 设置 → 时区时间。
WIFI 设置
路径：顶部下滑 → 长按 WIFI 图标 → 点击图标打开 WIFI 开关连接 WIFI。
显示屏亮度调节
路径：顶部下滑 → 再次顶部下滑 → 按住滑动调节。
四、项圈
项圈集成 4 颗指示灯：1 个绿灯、1 个红灯、2 个白灯，用于反馈 SIM 卡与 GPS 工作状态。
4.1 指示灯状态说明
| 指示灯 | 状态 | 含义 |
|---|---|---|
| 绿灯 | 快闪 | 项圈 SIM 卡没有正常工作 |
| 绿灯 | 5 秒闪两次 | 项圈 SIM 卡正常工作 |
| 绿灯 | 不亮 | 项圈没有识别到 SIM 卡 |
| 红灯 | 快闪 | 项圈 GPS 没有正常工作 |
| 红灯 | 5 秒闪两次 | 项圈 GPS 正常工作 |
五、快速入门指南
按照以下步骤让您的 eSEEK 系统在野外正常运行。
充电设备
首次使用前请将手持机和项圈电池充满电。仅使用出厂附赠的专用充电线。
插入 SIM 卡（可选）
左侧插槽插入 SIM 卡，右侧插槽可选 SD 卡（最大 128GB）用于离线地图。
开机
先打开手持机，再打开项圈。GPS 搜索期间项圈 LED 会闪烁。
配对项圈
菜单 → 添加项圈。项圈开机状态下快速连续按两次开机键，手持机弹出添加框选择添加。
校准指南针
首次使用进入指南针屏幕，按提示画出 8 字完成校准，图标变绿即成功。
下载离线地图
菜单 → 离线地图下载，连接 WiFi 后框选区域下载（单次 ≤1GB）。
六、常见问题
手持机位置不精准？
尝试更改手持机定位模式。路径：顶部下滑 → 设置 → 位置信息 → 模式 → 仅限设备。
狗的距离显示为「--」，不显示具体数值？
三种情况会出现：① 手持机没定位成功；② 项圈没定位成功；③ 两者同时未定位。
判定与解决：
- 项圈：观察项圈状态栏海拔处，未定位 / 已定位两种图标。
- 手持机：菜单 → GPS 信号，检查卫星连接情况。
信号更新速度慢？
理论值：VHF 通信 3 秒更新，网络通信 5 秒更新。通过信号颜色区分来源：蓝色代表网络，绿色代表 VHF。实际使用中 VHF 信号会随距离增加而变慢（无线电受环境干扰丢失数据），网络通信不受环境干扰，保持 5 秒更新。
检查隐藏页 VHF 信号值（信息栏 RSSI signal）：手持机与项圈距离不超过 3M 时，值应在 70Bm–72Bm 之间浮动，超出此区间表示信号强度异常，请检查天线是否正常。
手持机 4G 信号弱？
手持机内部 4G 天线脱落。
项圈无法绑定？
项圈的主控模块损坏。
主机无法充电？
使用快充充电头或电池反装导致芯片充电模块损坏。
4G 数据收发异常？
客户所处信号弱；服务器异常；PI 模块烧掉导致 4G 模块工作异常。
七、技术规格
| 参数项 | 规格 |
|---|---|
| 手持机屏幕 | 3.97 英寸可触屏 · 800×480 |
| 手持机电池 | 6400mAh · 18650 锂电池 |
| 手持机续航 | 约 22 小时（60%亮度·常亮）/ >30h（偶尔亮屏） |
| 项圈电池 | 6400mAh |
| 项圈续航 | 36 小时（安装 SIM 卡）/ 49 小时（不安装 SIM 卡） |
| SD 卡 | 最高支持 128GB |
| 定位精度 | 10m 以内 |
| VHF 传输距离 | 可视距离可达 15KM |
| 数据更新频率 | VHF 3 秒/次；网络 5 秒/次（两者同时工作） |
| VHF 频段 | 155-169（其它频段需定制）· 发射功率0.5-2W |
| 卫星系统 | GPS / GLONASS / BEIDOU / QZSS / SBAS / GALILEO / INDIA / OTHER |
| 项圈指示灯 | 4 颗（1 绿 / 1 红 / 2 白） |
| 训狗功能 | 电击（1–10 级）/ 震动 / 响铃 / 白光灯 / 听狗叫 / 停留提醒 |
| 历史轨迹 | 15 天内可回溯 |
| 地图图层 | SATMAP 卫星 / TOPOMAP 地形 / OFLMAP 离线 |
